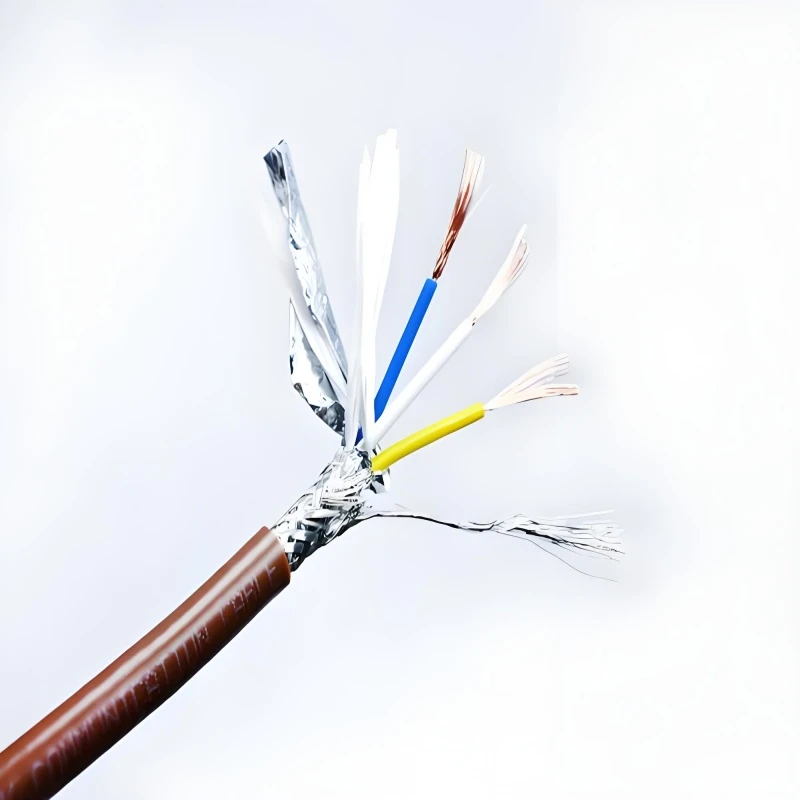

Hliníkový páskový stíněný kabel (řada KVVP3) je ovládací kabel určený pro přenos signálu, měření a ochranné obvody vyžadující účinnou ochranu proti elektromagnetickému rušení (EMI). Používá měděné vodiče bez{2}}kyslíku, izolaci z PVC a stínící vrstvu z hliníkové pásky ke snížení vnějšího rušení a zlepšení přesnosti signálu v průmyslových řídicích prostředích.
Konstrukce kabelů
|
Komponent |
Materiál / popis |
|
Dirigent |
Splétaný měděný drát-bez kyslíku podle GB/T 3956 |
|
Izolace |
PVC izolace se stabilním elektrickým výkonem |
|
Stínící vrstva |
Stínění omotané hliníkovou páskou pro ochranu proti EMI |
|
Pochva |
Vnější plášť z PVC-zpomalující hoření |
|
Základní identifikace |
Barevně-kódovaná nebo očíslovaná jádra |
|
Volitelná struktura |
Pancíř z ocelové pásky, plášť LSZH, k dispozici verze odolná proti ohni- |
Proč stínění hliníkovou páskou?
Vrstva hliníkové pásky zajišťuje nepřetržité stínění kolem žil kabelu, což pomáhá snižovat elektromagnetické rušení a zkreslení signálu v elektricky hlučném prostředí.
Ve srovnání s běžnými nestíněnými ovládacími kabely nabízejí stíněné kabely hliníkovou páskou:
|
Funkce stínění |
Popis |
|
Ochrana proti EMI |
Snižuje elektromagnetické rušení z motorů, energetických zařízení a průmyslových strojů |
|
Stabilita signálu |
Pomáhá udržovat přesný přenos řídicích a měřicích signálů |
|
Lehká struktura |
Poskytuje stínící výkon s nižší hmotností kabelu ve srovnání s některými kovovými opletenými konstrukcemi |
|
Ochrana životního prostředí |
Stínící vrstva spolupracuje s PVC pláštěm pro zvýšení odolnosti kabelu |
Technické parametry
|
Položka |
Specifikace |
|
Jmenovité napětí |
450/750V |
|
Průřez vodiče |
0,75–10 mm² |
|
Počet jader |
2–61 jader |
|
Provozní teplota |
-15 stupňů až +70 stupňů |
|
Izolační odpor |
Větší nebo rovno 36,7 MΩ·km |
|
Testovací napětí |
2500V / 5 min |
|
Minimální poloměr ohybu |
Větší nebo rovno 6D |
|
Výkon stínění |
Větší nebo rovno 60 dB (pod 1 MHz) |
|
Zpomalení hoření |
IEC 60332 / GB/T 19666 |
Dostupné modely
|
Model |
Struktura |
Aplikace |
|
KVVP3 |
Ovládací kabel stíněný hliníkovou páskou s izolací z PVC |
Obecné průmyslové řízení a přenos signálu |
|
KVVP3-22 |
Hliníkové páskové stínění + ocelové páskové pancéřování |
Požadavky na podzemní instalaci a mechanickou ochranu |
|
KVVP3-LS |
Stínění hliníkovou páskou + plášť LSZH |
Prostředí bez kouře-bez halogenů |
|
KVVP3-FR |
Ohni-odolný kabel stíněný hliníkovou páskou |
Bezpečnostní-kritické řídicí systémy |
Aplikace
Průmyslové automatizační systémy:Používá se pro připojení PLC, DCS a automatizovaných zařízení, kde je vyžadován stabilní přenos signálu.
Elektrárny a rozvodny:Vhodné pro řídicí, ochranné a monitorovací obvody v zařízeních pro výrobu a distribuci energie.
Petrochemický a těžký průmysl:Poskytuje spolehlivý přenos signálu v prostředí s elektromagnetickým rušením ze strojů.
Systémy budov a infrastruktury:Používá se v inteligentních budovách, železniční dopravě a veřejných zařízeních vyžadujících bezpečné řídicí vedení.
Možnosti přizpůsobení
|
Vlastní položka |
Dostupné možnosti |
|
Typ kabelu |
KVVP3, KVVP3-22, KVVP3-LS, KVVP3-FR |
|
Velikost vodiče |
0,75–10 mm² nebo přizpůsobené |
|
Číslo jádra |
2–61 jader |
|
Materiál pláště |
PVC / LSZH / ohnivzdorné-materiály |
|
Struktura štítu |
Stínění hliníkovou páskou, volitelné pancéřování |
Balení a logistika
Obal:Dřevěný buben, ocelový-dřevěný kotouč nebo svitek.
MOQ:Standardní produkty obvykle začínají od 500–1000 metrů; přizpůsobené specifikace závisí na struktuře kabelu a materiálech.
Dodací lhůta:Obvykle 15–30 dní po potvrzení objednávky, v závislosti na množství a požadavcích na přizpůsobení.
Délka dodávky:K dispozici 100 m, 500 m, 1 000 m nebo přizpůsobená délka.
